- Datos técnicos:
- Diámetro máx. objeto: 600 mm (Modelo 600) / 850 mm (Modelo 850).
- Altura máx. objeto: 210 mm.
- Carga máxima: 350 kg.
- Precisión de forma (PV): < λ/20.
- Ruido del sistema (RMS): < 5 nm.
- Pendiente tangencial máxima: ± 8 grados (para freeforms).
- Pendiente radial máxima: 90 grados.
- Consumo de aire: 20 l/min a 6 bar.
- Peso del equipo: Aprox. 2300 kg.
- Video:
- Folleto:
- Imagen 1:
- Imagen 2:
- Imagen 3:
- Imagen 4:
- Imagen 5:

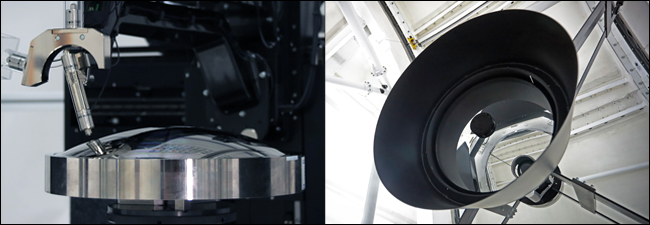

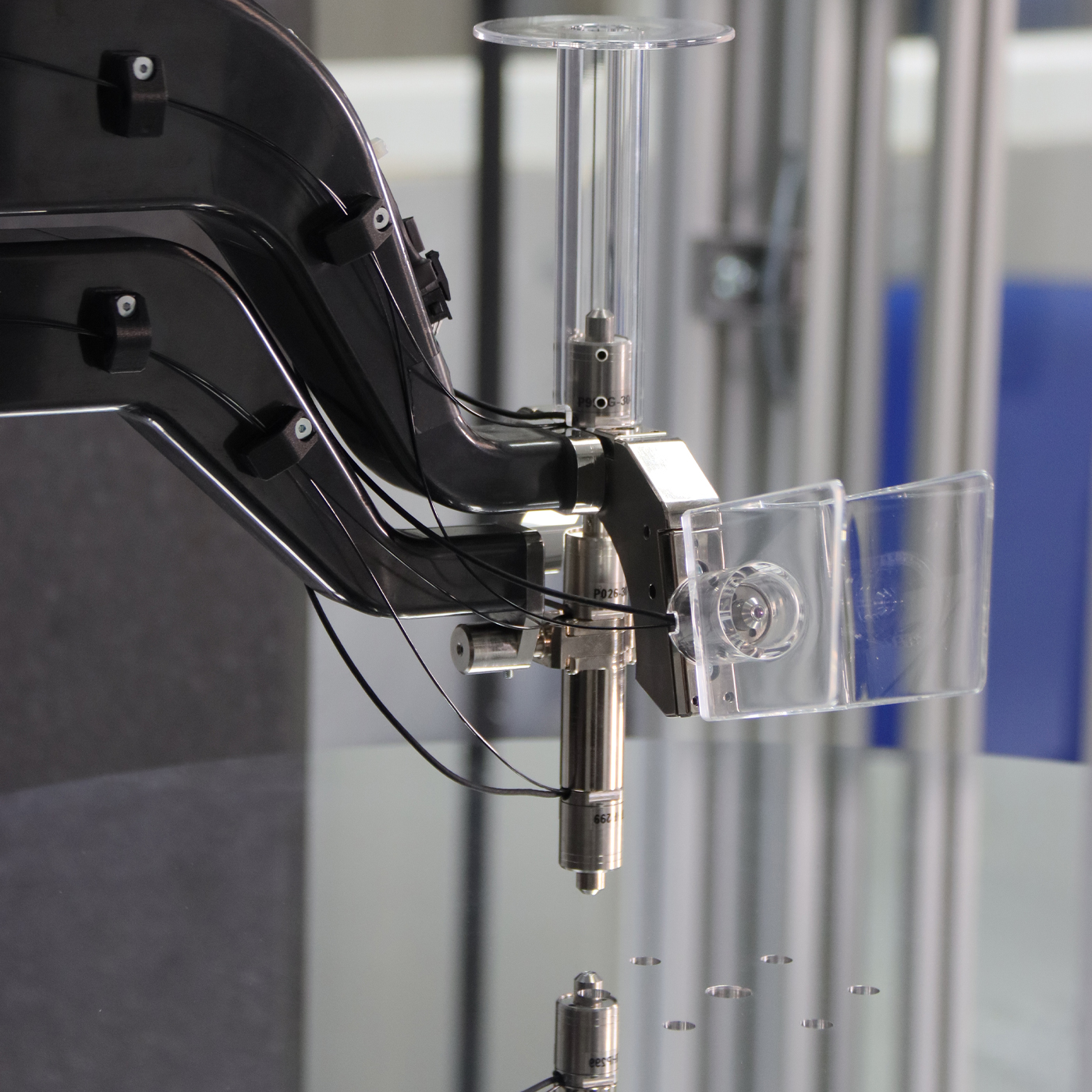

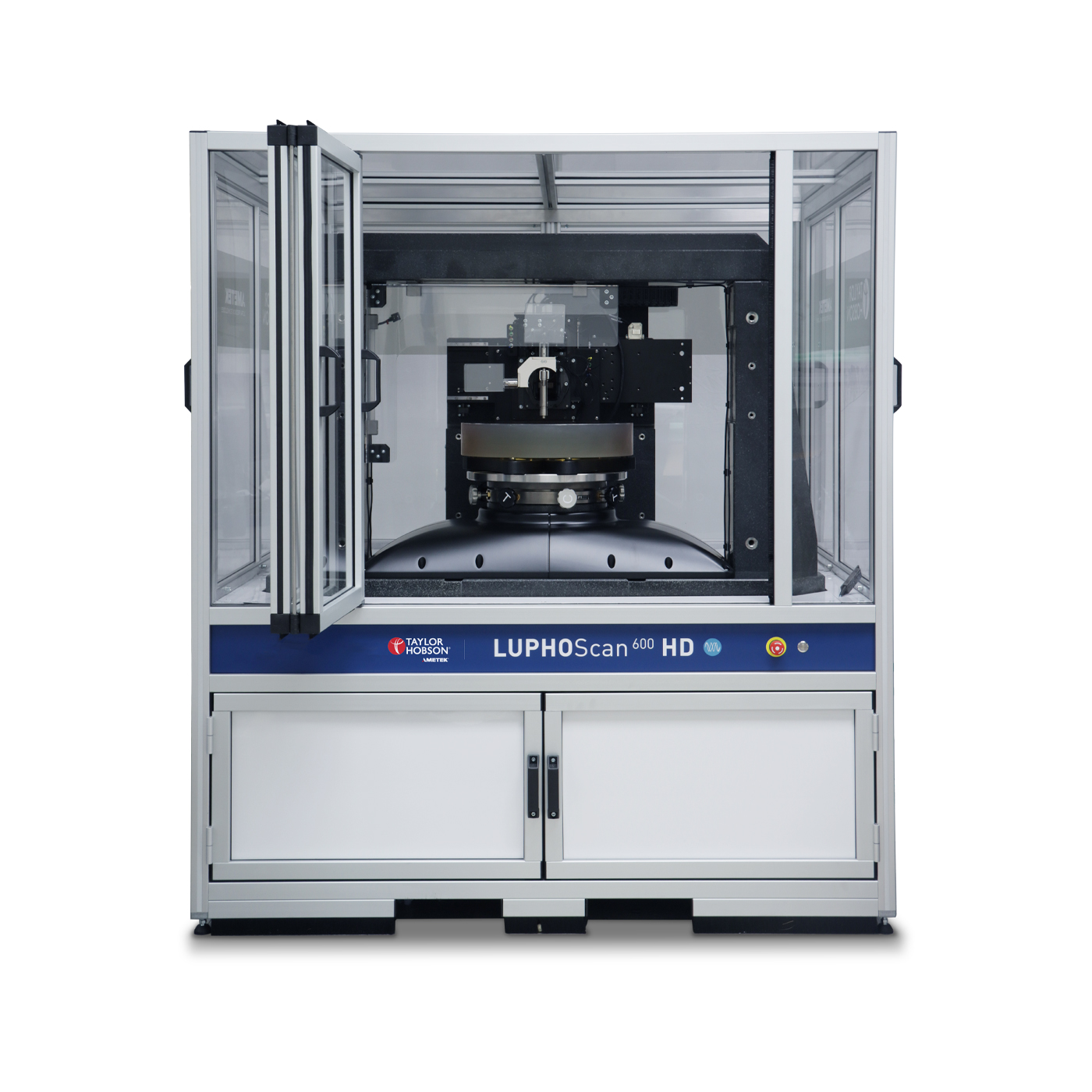

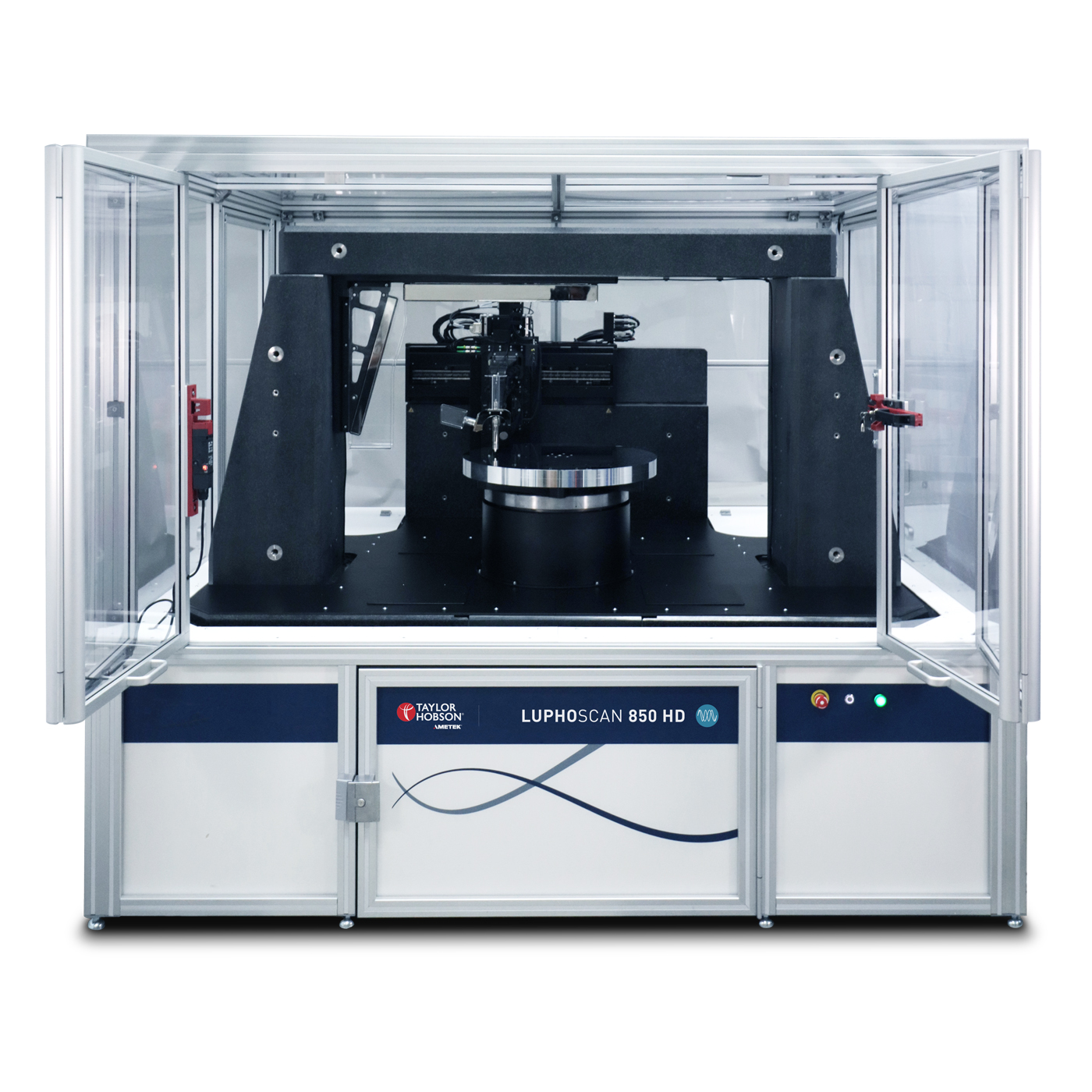

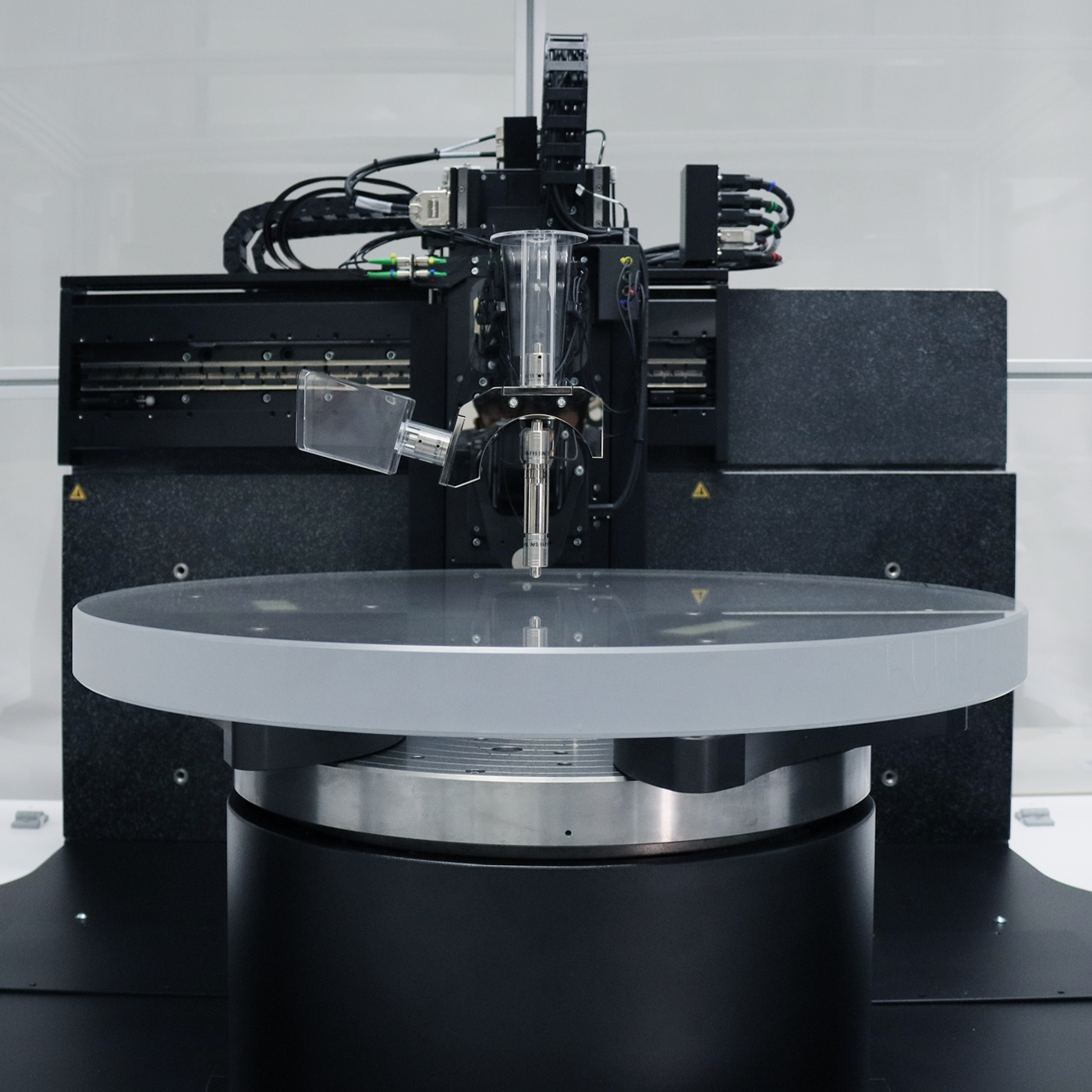

El LUPHOScan 600/850 HD redefine la metrología de grandes ópticas. Es una plataforma de medición sin contacto de ultra precisión capaz de medir piezas de hasta 850 mm de diámetro y 350 kg de peso.
Construido sobre un marco de granito homogéneo para máxima estabilidad térmica, este sistema es vital para la fabricación de espejos de telescopios, lentes aeroespaciales y componentes de litografía.
A diferencia de los interferómetros tradicionales, puede medir superficies asféricas y "freeform" complejas sin necesidad de "null lenses" (lentes correctoras) costosas y específicas para cada pieza.
Ventajas:
- Gran Capacidad: Mide piezas de casi 1 metro de diámetro.
- Densidad de Datos: Hasta 6 millones de puntos para analizar frecuencias espaciales medias.
- Estabilidad: Sistema activo de aislamiento de vibraciones (TMC) incluido de serie.
- Compensación ambiental: 4 sensores de temperatura y 1 de presión en tiempo real.
