- Datos técnicos:
- Diámetro máx. objeto: 260 mm (Modelo 260) / 420 mm (Modelo 420).
- Carga máxima: 60 kg.
- Precisión de forma (PV): ± 50 nm (3σ).
- Repetibilidad: < 5 nm.
- Velocidad de escaneo: Hasta 1.5 m/s (lineal).
- Tecnología de sensor: MWLI® (Multi-Wavelength Interferometry).
- Sistema de posicionamiento: 4 Ejes (R, Z, T, Phi) con cojinetes de aire.
- Calibración: Automática e integrada.
- Video:
- Folleto:
- Imagen 1:
- Imagen 2:
- Imagen 3:
- Imagen 4:
- Imagen 5:

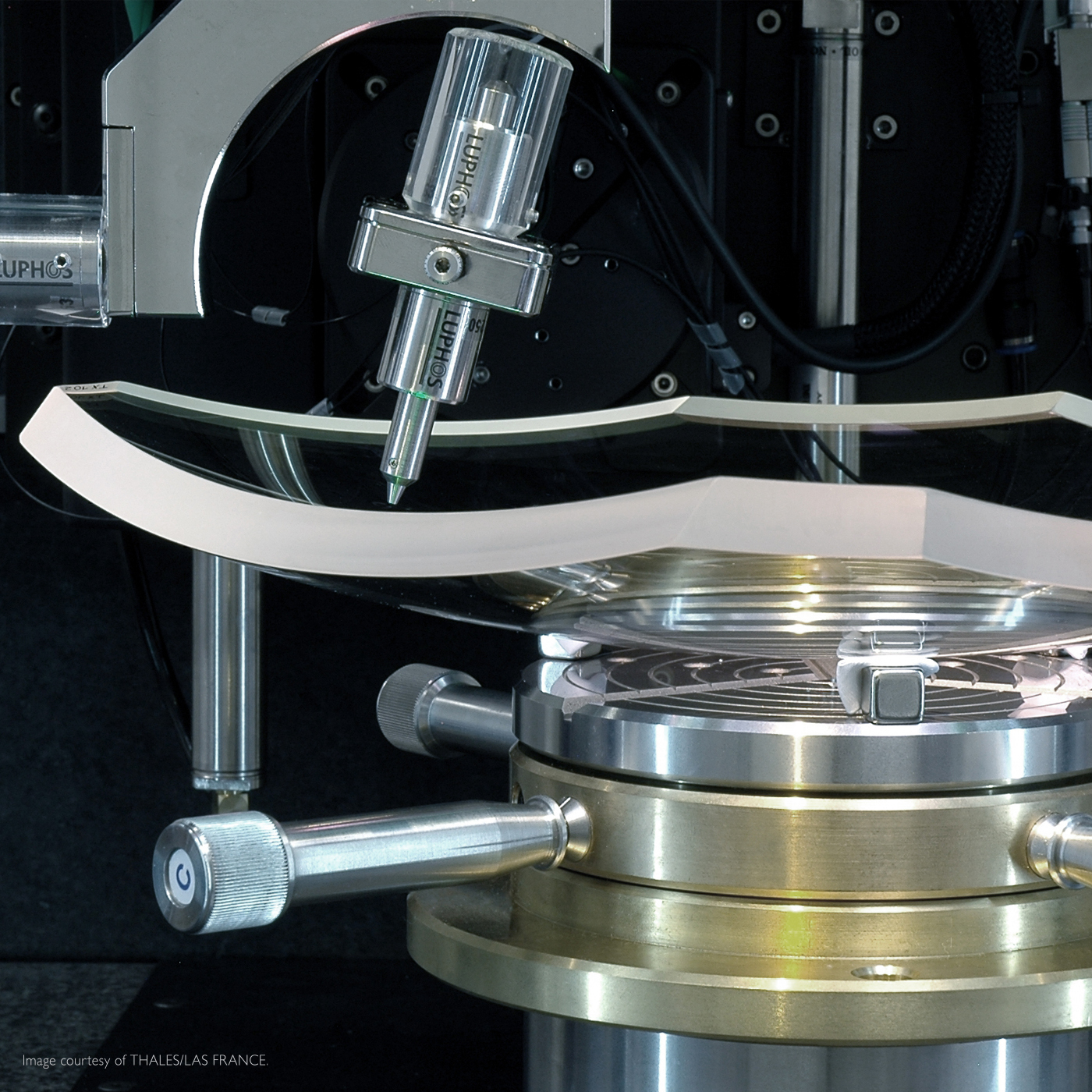

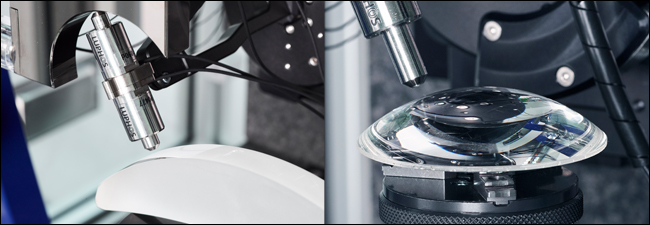

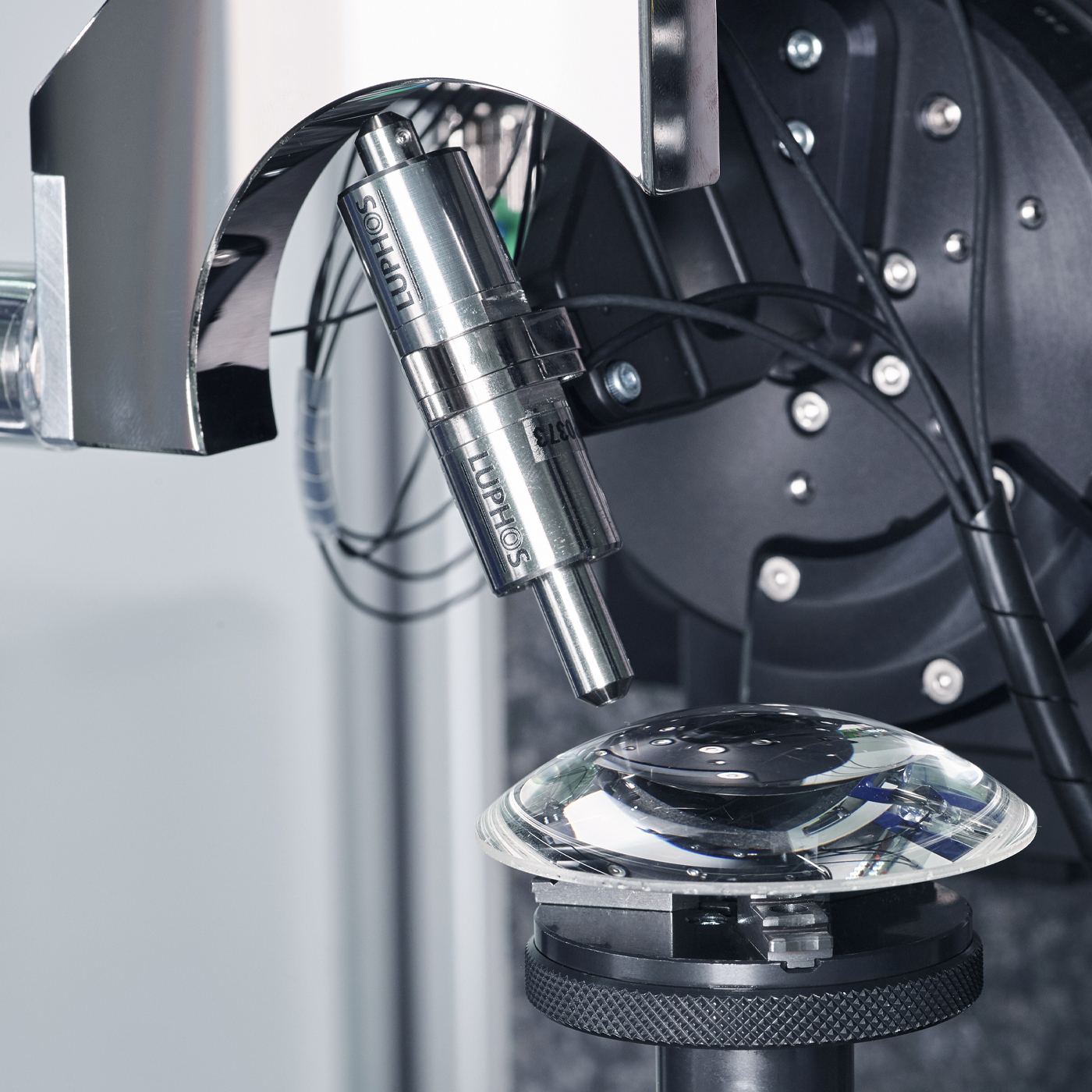

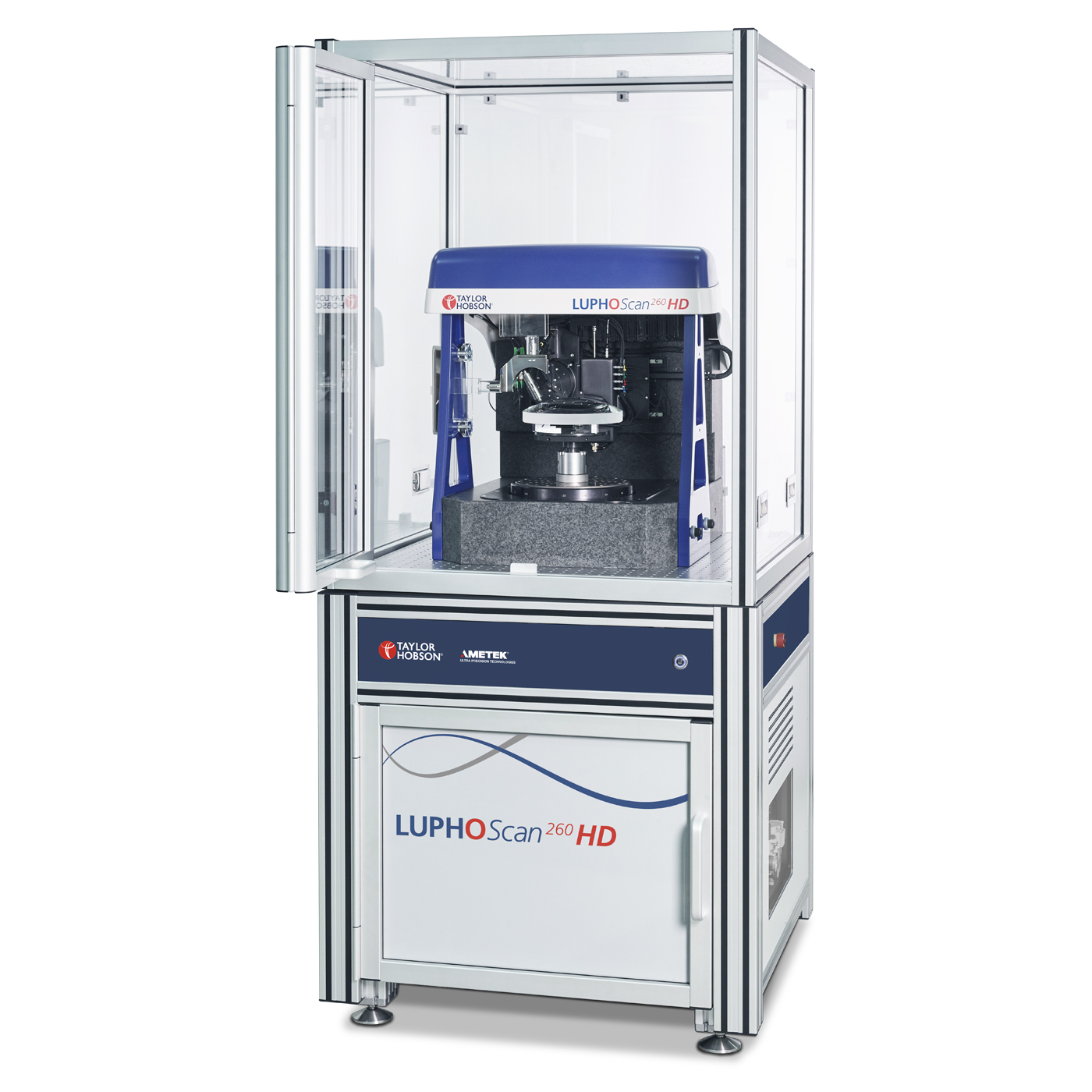

La plataforma LUPHOScan HD es la referencia mundial para la medición de formas ópticas de alta precisión sin contacto. Los modelos 260 y 420 HD están diseñados para lentes medianas y grandes, espejos y moldes.

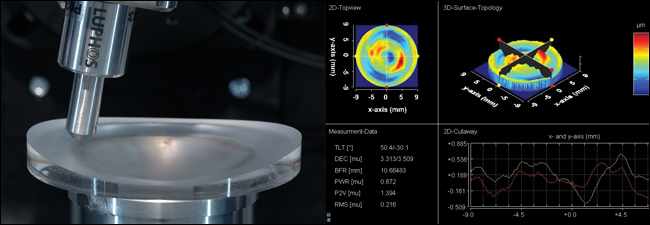

Este sistema utiliza interferometría de barrido multipunto (MWLI) para medir asferas, superficies difractivas y formas libres ("freeforms") con una precisión absoluta nanométrica. A diferencia de otros sistemas ópticos, el LUPHOScan es muy robusto frente a vibraciones ambientales, permitiendo su uso en planta.
Es esencial para fabricantes de óptica de precisión, sector aeroespacial y automoción (sensores LIDAR).
Características clave:
- Flexibilidad de tamaño: Modelos para diámetros hasta 260 mm o 420 mm.
- Pendientes extremas: Mide superficies con pendientes de hasta 90°.
- Alta Definición (HD): Velocidades de adquisición de datos optimizadas para detectar frecuencias espaciales medias.
- Transparencia: Mide vidrio transparente, metal pulido y superficies rectificadas.
